| الـ MOQ: | 1 قطعة / قطعة |
| فترة التسليم: | 4 - 8weeks |
| طريقة الدفع او السداد: | T/T |
| القدرة على التوريد: | 100,000/السنة |

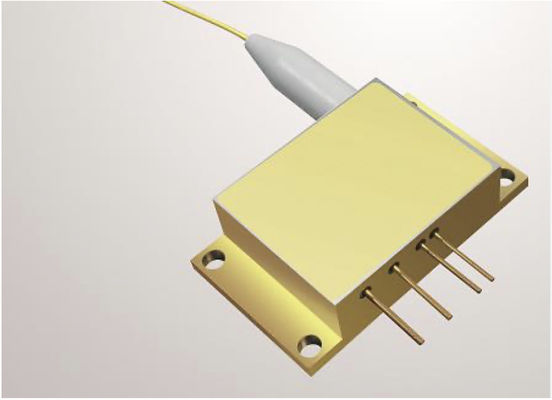

ليزر ثنائي المزود بالألياف المستقر في طول الموجة عالية الطاقة لضخ الليزر (المنتج القياسي)
الخصائص:
طول الموجة 976nm
طاقة الخروج 27 واط
105μm قطر قلب الألياف
0.22N.A.
عرض النطاق الضيق △λ¥0.7nm
حماية ردود الفعل 1040nm-1200nm
التطبيقات:
ضخ ليزر الألياف
|
المواصفات ((25°C)
|
الرمز
|
الوحدة
|
K976AAHRN-27.00W | |||
| الحد الأدنى | نموذجي | أقصى | ||||
| البيانات البصرية | قوة الخروج CW | (بو) | W | 27 | - | - |
| طول الموجة المركزي | λc | nm | 976±0.5 | |||
| عرض الطيف (FWHM) | △λ | nm | <0.7 | |||
| تغير طول الموجة مع درجة الحرارة | △λ/△T | nm/°C | - | 0.02 | - | |
| التحول في طول الموجة مع التيار | △λ/△A | nm/A | - | 0.03 | - | |
| بيانات كهربائية | الكفاءة الكهربائية إلى البصرية | PE | % | 48 | - | |
| التيار الحدودي | .. | أ | - | 0.9 | - | |
| التيار التشغيلي | لوپ | أ | - | 12 | 13 | |
| الجهد التشغيلي | فوب | V | - | 4.8 | 6 | |
| كفاءة المنحدر | ب | W/A | - | 2.5 | - | |
|
بيانات الألياف
|
قطر القلب | Dcore | μm | - | 105 | - |
| قطر الغطاء | ملابس | μm | - | 125 | - | |
| قطر العازل | Dbuf | μm | - | 250 | - | |
| الفتحة العددية | NA | NA | - | 0.22 | - | |
| طول الألياف | إذا | م | - | 1 | - | |
| قطر أنابيب الألياف | - | μm | 0.9 ملم PVC 15 سم | |||
| الحد الأدنى لقطر الانحناء | - | ملم | 60 | - | - | |
| نهاية الألياف | - | - | - | لا شيء | - | |
| ردود الفعل العزل | طول موجة الانعكاس الخلفي | λ | nm | 1040-1200 | ||
| عزل الانعكاس الخلفي | - | ديسيبل | - | 30 | - | |
| غيرها | الـ ESD | فيسد | V | - | - | 500 |
| درجة حرارة التخزين | Tst | °C | -20 | - | 70 | |
| درجة حرارة لحام الرصاص | Tls | °C | - | - | 260 | |
| وقت لحام الرصاص | t | ثاني | - | - | 10 | |
| درجة حرارة الحجرة | أعلى | °C | 25 | - | 30 | |
| الرطوبة النسبية | RH | % | 15 | - | 75 | |
|
|
